Programa un coche Arduino con Inteligencia Artificial

El Machine Learning nos permitirá utilizar Redes Neuronales para que un coche Arduino conduzca sólo evitando obstáculos.

En el artículo anterior, creamos una red neuronal desde cero en Python. En este artículo mejoraremos esa red y copiaremos sus pesos a una red con propagación hacia adelante en Arduino que permitirá que el coche robot conduzca sólo sin chocar.

La Nueva Red Neuronal

Por simplificar el modelo de aprendizaje, en el post anterior teníamos una red de tres capas con 2 neuronas de entrada 3 ocultas y 2 de salida: giro y dirección. Para este ejercicio haremos que la red neuronal tenga 4 salidas: una para cada motor. Además las salidas serán entre 0 y 1 (apagar o encender motor). También cambiaremos las entradas para que todascomprendan valores entre -1 y 1 y sean acordes a nuestra función tangente hiperbólica. Aquí vemos los cambios en esta tabla:

Entrada: Sensor Distancia	Entrada: Posición Obstáculo	Salida: Motor 1	Salida: Motor 2	Salida: Motor 3	Salida: Motor 4
-1	0	1	0	0	1
-1	1	1	0	0	1
-1	-1	1	0	0	1
0	-1	1	0	1	0
0	1	0	1	0	1
0	0	1	0	0	1
1	1	0	1	1	0
1	-1	0	1	1	0
1	0	0	1	1	0

Siendo el valor de los motores 1 y 0:

Acción	Motor 1	Motor 2	Motor 3	Motor 4
Avanzar	1	0	0	1
Retroceder	0	1	1	0
Giro Derecha	0	1	0	1
Giro Izquierda	1	0	1	0

Para instanciar nuestra red ahora usaremos este código:

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

# Red Coche para Evitar obstáculos

nn = NeuralNetwork([2,3,4],activation ='tanh')

X = np.array([[-1, 0],   # sin obstaculos

              [-1, 1],   # sin obstaculos

              [-1, -1],  # sin obstaculos

              [0, -1],   # obstaculo detectado a derecha

              [0,1],     # obstaculo a izq

              [0,0],     # obstaculo centro

              [1,1],     # demasiado cerca a derecha

              [1,-1],    # demasiado cerca a izq

              [1,0]      # demasiado cerca centro

             ])

# las salidas 'y' se corresponden con encender (o no) los motores

y = np.array([[1,0,0,1], # avanzar

              [1,0,0,1], # avanzar

              [1,0,0,1], # avanzar

              [0,1,0,1], # giro derecha

              [1,0,1,0], # giro izquierda (cambie izq y derecha)

              [1,0,0,1], # avanzar

              [0,1,1,0], # retroceder

              [0,1,1,0], # retroceder

              [0,1,1,0]  # retroceder

             ])

nn.fit(X, y, learning_rate=0.03,epochs=40001)

def valNN(x):

    return (int)(abs(round(x)))

index=0

for e in X:

    prediccion = nn.predict(e)

    print("X:",e,"esperado:",y[index],"obtenido:", valNN(prediccion[0]),valNN(prediccion[1]),valNN(prediccion[2]),valNN(prediccion[3]))

    index=index+1

Aquí podemos ver el código Python Completo modificado de la Jupyter Notebook. Y también vemos la gráfica del coste, que disminuye a medida que se entrena tras 40.000 iteraciones.

¿¿No es impresionante cómo con apenas 9 datos de entrada podemos enseñar a un robot a conducir??

El coche Arduino

En mi caso es un coche Arduino Elegoo Uno V3 de 4 motores. Si eres Maker, te resultará fácil construir el tuyo o puede que ya tengas uno en casa para programarlo. El coche puede ser cualquier otro, de hecho podría ser de 2 motores y modificando apenas la red funcionaría. En caso de querer construirlo tu mismo explicaré brevemente los requerimientos:

Necesitaremos:

Una placa Arduino Uno y una placa de expansión de IO
- o puede ser una placa Arduino Mega
El controlador de motor L298N
4 motores DC (o podrían ser 2) y sus ruedas
Servo Motor SG90
Sensor Ultrasónico
Baterias para alimentar los motores (y la placa obviamente!)
Chasis para el coche
Cables!

Circuito del coche

No entraré en detalle, ya que va más allá de este tutorial (si a muchos lectores les interesa, podría ampliar el artículo en el futuro) pero básicamente tenemos el siguiente circuito (ignorar el bluetooth y los sensores infrarrojos):

Montar el coche

Utilizaremos un Servo en la parte delantera del coche que moverá al sensor de distancia de izquierda a derecha, a modo de radar, para detectar obstáculos.

Más allá de eso… es un coche! pondremos las 4 ruedas y las placas Arduino encima del chasis. (El objetivo de este artículo es enseñar a programar una red neuronal en la IDE de Arduino)

Este es el video tutorial oficial de ensamblaje de Elegoo de este coche.

Así nos quedará montado… ta taáan:

Copiar la red neuronal

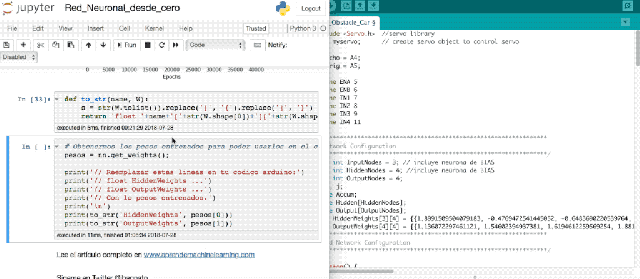

Una vez obtenida la red neuronal Python, haremos copiar y pegar de la matriz de pesos en el código Arduino (reemplazaremos las lineas 23 y 24):

El código Arduino

El código Arduino controlará el servo motor con el sensor de distancia que se moverá de izquierda a derecha y nos proveerá las entradas de la red: Distancia y Dirección(ó giro).

El resto, lo hará la red neuronal! En realidad, la red ya «aprendió» (en Python) es decir, sólo hará multiplicaciones y sumas de los pesos para obtener salidas. Realizará el camino forward propagation. Y las salidas controlarán directamente los 4 motores.

Hay código adicional para darle ciclos de tiempo a las ruedas a moverse (variable accionEnCurso) y dar más o menos potencia a los motores al cambiar de dirección. Son relativamente pocas líneas de código y logramos que la red neuronal conduzca el coche!

Nota: Para el movimiento del Servo motor se utiliza una librería «Servo» estándard.

Aquí vemos el código Arduino completo. Tal vez la parte más interesante sea la función conducir().

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

#include <Servo.h>  //servo library

Servo myservo;      // create servo object to control servo

int Echo = A4;

int Trig = A5;

#define ENA 5

#define ENB 6

#define IN1 7

#define IN2 8

#define IN3 9

#define IN4 11

/******************************************************************

   Network Configuration

 ******************************************************************/

const int InputNodes = 3; // incluye neurona de BIAS

const int HiddenNodes = 4; //incluye neurona de BIAS

const int OutputNodes = 4;

int i, j;

double Accum;

double Hidden[HiddenNodes];

double Output[OutputNodes];

float HiddenWeights[3][4] = {{1.8991509504079183, -0.4769472541445052, -0.6483690220539764, -0.38609165249078925}, {-0.2818610915467527, 4.040695699457223, 3.2291858058243843, -2.894301104732614}, {0.3340650864625773, -1.4016114422346901, 1.3580053902963762, -0.981415976256285}};

float OutputWeights[4][4] = {{1.136072297461121, 1.54602394937381, 1.6194612259569254, 1.8819066696635067}, {-1.546966506764457, 1.3951930739494225, 0.19393826092602756, 0.30992504138547006}, {-0.7755982417649826, 0.9390808625728915, 2.0862510744685485, -1.1229484266101883}, {-1.2357090352280826, 0.8583930286034466, 0.724702079881947, 0.9762852709700459}};

/******************************************************************

   End Network Configuration

 ******************************************************************/

void stop() {

  digitalWrite(ENA, LOW); //Desactivamos los motores

  digitalWrite(ENB, LOW); //Desactivamos los motores

  Serial.println("Stop!");

}

//Medir distancia en Centimetros

int Distance_test() {

  digitalWrite(Trig, LOW);

  delayMicroseconds(2);

  digitalWrite(Trig, HIGH);

  delayMicroseconds(20);

  digitalWrite(Trig, LOW);

  float Fdistance = pulseIn(Echo, HIGH);

  Fdistance= Fdistance / 58;

  return (int)Fdistance;

}

void setup() {

  myservo.attach(3);  // attach servo on pin 3 to servo object

  Serial.begin(9600);

  pinMode(Echo, INPUT);

  pinMode(Trig, OUTPUT);

  pinMode(IN1, OUTPUT);

  pinMode(IN2, OUTPUT);

  pinMode(IN3, OUTPUT);

  pinMode(IN4, OUTPUT);

  pinMode(ENA, OUTPUT);

  pinMode(ENB, OUTPUT);

  stop();

  myservo.write(90);  //posicion inicial en el centro

  delay(500);

}

unsigned long previousMillis = 0;   // para medir ciclos de tiempo

const long interval = 25;           // intervalos cada x milisegundos

int grados_servo = 90;                // posicion del servo que mueve el sensor ultrasonico

bool clockwise = true;              // sentido de giro del servo

const long ANGULO_MIN = 30;

const long ANGULO_MAX = 150;

double ditanciaMaxima = 50.0;       // distancia de lejania desde la que empieza a actuar la NN

int incrementos = 9;                // incrementos por ciclo de posicion del servo

int accionEnCurso = 1;              // cantidad de ciclos ejecutando una accion

int multiplicador = 1000/interval;  // multiplica la cant de ciclos para dar tiempo a que el coche pueda girar

const int SPEED = 100;              // velocidad del coche de las 4 ruedas a la vez.

void loop() {

  unsigned long currentMillis = millis();

  if (currentMillis - previousMillis >= interval) {

    previousMillis = currentMillis;

  /******************************************************************

    MANEJAR GIRO de SERVO

  ******************************************************************/

    if(grados_servo<=ANGULO_MIN || grados_servo>=ANGULO_MAX){

      clockwise=!clockwise; // cambio de sentido

      grados_servo = constrain(grados_servo, ANGULO_MIN, ANGULO_MAX);

    }

    if(clockwise)

      grados_servo=grados_servo+incrementos;

    else

      grados_servo=grados_servo-incrementos;

    if(accionEnCurso>0){

      accionEnCurso=accionEnCurso-1;

    }else{

  /******************************************************************

    LLAMAMOS a la FUNCION DE CONDUCCION

  ******************************************************************/

       conducir();

    }

    myservo.write(grados_servo);

  }

}

//USA LA RED NEURONAL YA ENTRENADA

void conducir()

{

    double TestInput[] = {0, 0,0};

    double entrada1=0,entrada2=0;

  /******************************************************************

    OBTENER DISTANCIA DEL SENSOR

  ******************************************************************/

    double distance = double(Distance_test());

    distance= double(constrain(distance, 0.0, ditanciaMaxima));

    entrada1= ((-2.0/ditanciaMaxima)*double(distance))+1.0; //uso una funcion lineal para obtener cercania

    accionEnCurso = ((entrada1 +1) * multiplicador)+1; // si esta muy cerca del obstaculo, necestia mas tiempo de reaccion

  /******************************************************************

    OBTENER DIRECCION SEGUN ANGULO DEL SERVO

  ******************************************************************/

    entrada2 = map(grados_servo, ANGULO_MIN, ANGULO_MAX, -100, 100);

    entrada2 = double(constrain(entrada2, -100.00, 100.00));

  /******************************************************************

    LLAMAMOS A LA RED FEEDFORWARD CON LAS ENTRADAS

  ******************************************************************/

  Serial.print("Entrada1:");

  Serial.println(entrada1);

  Serial.print("Entrada2:");

  Serial.println(entrada2/100.0);

  TestInput[0] = 1.0;//BIAS UNIT

  TestInput[1] = entrada1;

  TestInput[2] = entrada2/100.0;

  InputToOutput(TestInput[0], TestInput[1], TestInput[2]); //INPUT to ANN to obtain OUTPUT

  int out1 = round(abs(Output[0]));

  int out2 = round(abs(Output[1]));

  int out3 = round(abs(Output[2]));

  int out4 = round(abs(Output[3]));

  Serial.print("Salida1:");

  Serial.println(out1);

  Serial.print("Salida2:");

  Serial.println(out2);

  Serial.println(Output[1]);

  Serial.print("Salida3:");

  Serial.println(out3);

  Serial.print("Salida4:");

  Serial.println(out4);

  /******************************************************************

    IMPULSAR MOTORES CON LA SALIDA DE LA RED

  ******************************************************************/

  int carSpeed = SPEED; //hacia adelante o atras

  if((out1+out3)==2 || (out2+out4)==2){ // si es giro, necesita doble fuerza los motores

    carSpeed = SPEED * 2;

  }

  analogWrite(ENA, carSpeed);

  analogWrite(ENB, carSpeed);

  digitalWrite(IN1, out1 * HIGH);

  digitalWrite(IN2, out2 * HIGH);

  digitalWrite(IN3, out3 * HIGH);

  digitalWrite(IN4, out4 * HIGH);

}

void InputToOutput(double In1, double In2, double In3)

{

  double TestInput[] = {0, 0,0};

  TestInput[0] = In1;

  TestInput[1] = In2;

  TestInput[2] = In3;

  /******************************************************************

    Calcular las activaciones en las capas ocultas

  ******************************************************************/

  for ( i = 0 ; i < HiddenNodes ; i++ ) {

    Accum = 0;//HiddenWeights[InputNodes][i] ;

    for ( j = 0 ; j < InputNodes ; j++ ) {

      Accum += TestInput[j] * HiddenWeights[j][i] ;

    }

    //Hidden[i] = 1.0 / (1.0 + exp(-Accum)) ; //Sigmoid

    Hidden[i] = tanh(Accum) ; //tanh

  }

  /******************************************************************

    Calcular activacion y error en la capa de Salida

  ******************************************************************/

  for ( i = 0 ; i < OutputNodes ; i++ ) {

    Accum = 0;//OutputWeights[HiddenNodes][i];

    for ( j = 0 ; j < HiddenNodes ; j++ ) {

        Accum += Hidden[j] * OutputWeights[j][i] ;

    }

    Output[i] = tanh(Accum) ;//tanh

  }

}

El Coche en Acción!

Conecta tu coche, sube el código y ¡pruébalo!

Veamos un video del coche funcionando con su propia inteligencia artificial en el planeta tierra.

Conclusión

Aplicamos Machine Learning y sus redes neuronales a un objeto del mundo real y vimos cómo funciona, haciendo que el coche evite obstáculos y tome las decisiones por sí mismo, sin haberle dado instrucciones ni código explícito.

Puedes leer aquí sobre Redes Neuronales a lo largo de la historia

Mejoras a Futuro

Tengamos en cuenta que estamos teniendo como entradas los datos proporcionados por un sólo sensor de distancia y un servo motor que nos indica si está a izquierda o derecha. Podríamos tener más sensores de distancia, infrarrojos, medir velocidad, luz, sonido… en fin. Si tuviéramos que programar «manualmente» ese algoritmo, tendría una complejidad enorme y sería muy difícil de mantener o modificar. En cambio, hacer que una red neuronal aprenda sería muy sencillo. Tan sólo agregaríamos features (columnas) a nuestro código y volveríamos a entrenar nuevamente la red. Voila!. Copiar y pegar los pesos obtenidos en Arduino, y nuestro coche tendría la inteligencia de manejarse por sí mismo nuevamente.

Suscripción al Blog

Puedes suscribirte al Blog y ser el primero en recibir los artículos cada 15 días.

Puedes hacer más ejercicios de Aprendizaje Automático en Python en nuestra categoría d Ejercicios paso a paso

Recursos

Artículo anterior, donde se explica con mayor detalle cómo se crea la Red Neuronal
Descarga el código Python con la nueva Red Neuronal
Descarga el código Arduino
Si quieres comprar el mismo coche Arduino que yo, click aqui: ELEGOO UNO Proyecto Kit de Coche Robot Inteligente V3.0. Te recuerdo que puedes construir tu propio coche Arduino si te das maña y utilizar este código. De hecho puede funcionar con un coche de 2 motores modificando las salidas de la red, en vez de tener 4, tener 2.
Aquí puedes ver a otro Maker que hizo un coche Arduino con Red Neuronal que escapa de la luz.
